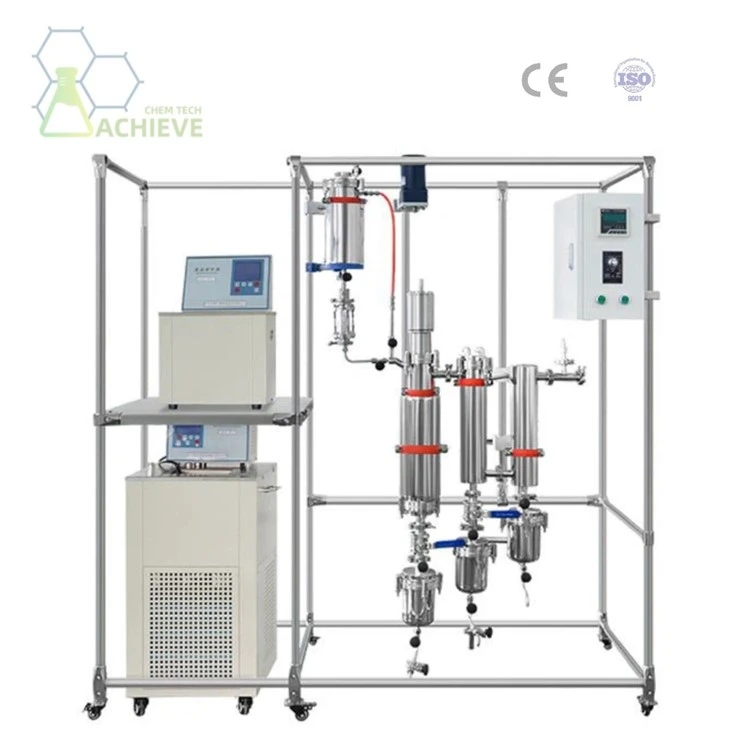

Молекулярна дистиляція протертої плівки
2. Об'єм колби для годування: 1-5 л
3. Застосування: дистиляція, випаровування, концентрація та видалення чутливих до тепла продуктів, фармацевтична промисловість, тонка хімія, есенція, нафтохімічна промисловість, пластмасова промисловість тощо.
4. Рішення під ключ: випарник, циркуляційний насос нагріву та охолодження, вакуумний насос
5. Виробник: ACHIEVE CHEM Xi'an Factory
6. 16 років досвіду роботи з хімічним обладнанням
7. Сертифікація CE та ISO
8. Професійна 20-річна технічна підтримка
9. Один{1}}рік-гарантії без турбот
10. 24/7-післяпродажне обслуговування
Опис
Технічні параметри
Огляд
Молекулярна дистиляція Wiped Film – це високо-вакуумний, низько-температурний процес розділення, який мінімізує термічний вплив -, що робить його стандартним вибором для термо-чутливих матеріалів, таких як канабіноїдний дистилят, концентрат вітаміну Е та високо-цінні ефірні олії. Обертовий скребок розподіляє вихідний матеріал у тонку плівку по всій нагрітій поверхні випарника, тоді як коротка відстань між випарником і внутрішнім конденсатором дозволяє парам майже миттєво конденсуватися, зменшуючи деградацію та окислення. Системи SPD від Achieve Chem доступні в трьох масштабах, щоб відповідати різним етапам виробництва:
- **Лабораторні ваги (NCF-10A / 20A / 30A / 50A)**
- Дослідження та розробки та невеликі{1}}серійні випробування, живильні баки з рубашкою 15–50 л
- **Пілотний масштаб (NCF-100 / 200)** - перевірка процесу та масштабування-вгору, ємність подачі 100–200 л -
**Промисловий масштаб (NCF-500)** - безперервне виробництво, живильний резервуар об’ємом 200 л із продуктивністю до 300 л/год.
Усі моделі мають однакову основну технологію (скребковий випарник із нержавіючої сталі 316L, шестерний-насос подачі, змійовики або колонні холодні уловлювачі) і передбачувано масштабуються від стендових-найкращих випробувань до повного виробництва - повні специфікації для кожної моделі наведено нижче.
Як працює молекулярна дистиляція протертої плівки
Усередині випарника скребок із двигуном-безперервно розподіляє живильну рідину в однорідну надзвичайно тонку плівку по нагрітій внутрішній стінці. Ця конструкція тонкої - плівки скорочує час, який матеріал проводить при високій температурі, і максимізує площу поверхні для випаровування - разом із роботою під високим вакуумом це дозволяє розділяти при температурах, значно нижчих за стандартну дистиляцію, захищаючи термочутливі сполуки від деградації.
Серія продукції та технічні параметри
3.1 Лабораторна молекулярна дистиляція плівки (NCF-10A / 20A / 30A / 50A)
| Параметр | NCF-10A | NCF-20A | NCF-30A | NCF-50A |
|---|---|---|---|---|
| Номер моделі | AC613-1 | AC613-2 | AC613-3 | AC613-4 |
| Резервуар для сировини (B01) | Бак з рубашкою, 15 л | Бак з рубашкою, 15 л | Бак з рубашкою, 30 л | Бак з рубашкою, 50л |
| Особливість танка | 2 дзеркала зверху; ізольований кульовий кран внизу | |||
| Живильний насос (P01) | Шестеренчастий насос | |||
| Потік годування | 2–5 л/год (1,2 см3) | 5–15 л/год (4,5 см3) | 5–15 л/год (4,5 см3) | 5–20 л/год (15 см3) |
| Двигун подачі | Точний шліфувальний двигун потужністю 200 Вт, електронний контроль швидкості | |||
| Площа випаровування | 0.1m² | 0.2m² | 0.3m² | 0.5m² |
| Метод формування плівки | Скребок | |||
| Матеріал випарника | Нержавіюча сталь 316L | |||
| Форма ущільнення | Магнітний | |||
| Двигун для формування плівки | Регулювання швидкості частоти 370 Вт | Регулювання швидкості частоти 750 Вт | Регулювання швидкості частоти 750 Вт | Частота регулювання швидкості 1,5 кВт |
| Холодна пастка C01 | Змійовик, циркуляційний насос охолодження | |||
| Холодна пастка C02 | Охолодження рідким азотом або сухим льодом | |||
| Насос важкого нагнітання (P02) | Шестеренчастий насос | |||
| Сильний потік виділень | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| Двигун важкого розряду | Прецизійний двигун потужністю 200 Вт, електронний контроль швидкості | Прецизійний двигун потужністю 200 Вт, електронний контроль швидкості | Прецизійний двигун потужністю 200 Вт, електронний контроль швидкості | Регулювання частоти 200 Вт |
| Полегшений нагнітальний насос (P03) | Шестеренчастий насос | |||
| Легкий розрядний потік | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| Легкий газорозрядний двигун | Прецизійний двигун потужністю 200 Вт, електронний контроль швидкості | Прецизійний двигун потужністю 200 Вт, електронний контроль швидкості | Прецизійний двигун потужністю 200 Вт, електронний контроль швидкості | Регулювання частоти 200 Вт |
| Матеріальний трубопровід | Сендвіч ізоляції | |||
| Підтримка та збірка | Труба з нержавіючої сталі 304 | |||
| Електрична коробка | Висячий тип | |||
| Загальний розмір (мм) | 2350×900×1900 | 2580×900×2050 | 2750×900×2200 | 3350×1100×3000 |
| Вага (кг) | 400 | 180 | 510 | 955 |
| Розмір упаковки (мм) | 2465×1010×2165 | 2650×1020×2400 | 2870×1020×2200 |
3400×1200×2600 |
3.2 Пілотна дистиляція протертої плівки (NCF-100 / NCF-200)
| Параметр | NCF-100 | NCF-200 |
|---|---|---|
| Номер моделі | AC614-1 | AC614-2 |
| Резервуар для сировини (B01) | Об'єм: 100л, утеплювач сендвіч | |
| Живильний насос (P01) | Ізольований шестеренчастий насос, потік 20–100 л/год, частотне регулювання швидкості 750 Вт | |
| Площа випаровування | 1m² | 2m² |
| Метод формування плівки | Скребок | |
| Матеріал випарника | Нержавіюча сталь 316L | |
| Форма ущільнення | Механічне ущільнення | |
| Двигун для формування плівки | Частота регулювання швидкості 1,5 кВт | Регулювання швидкості частоти 3KW |
| Холодна пастка C01 | 1 м² технологічної холодної пастки, приймальний резервуар 5 л | 2 м² технологічної холодної пастки, приймальний резервуар 5 л |
| Холодна пастка C02 | 1 м² охолоджувальної циркуляційної пастки, приймальний резервуар 5 л | 2 м² охолоджувальної циркуляційної пастки, приймальний резервуар 5 л |
| Проміжний резервуар для зберігання (B02) | Бак з кожухом 5 л | Бак з рубашкою 10 л |
| Рясні виділення (P02) | Шестеренчастий насос 30CC, потік 20–100 л/год, частотне регулювання швидкості 750 Вт | |
| Проміжний резервуар для зберігання (B03) | Бак з кожухом 5 л | Бак з рубашкою 10 л |
| Легкий розряд (P03) | Шестеренчастий насос, витрата 20–100 л/год, частотне регулювання швидкості 750 Вт | |
| Матеріальний трубопровід | Сендвіч ізоляції | |
| Підтримка та збірка | Труба з нержавіючої сталі 304 | |
| Електрична коробка | Не-вибухозахищений-/підвісний тип | |
| Внутрішній блок керування охолодженням (HE03) | Резервуар для води 100 л, нагрів 6 кВт, площа теплообміну 5 м² | Резервуар для води 100 л, опалення 6 кВт, площа теплообміну 10 м² |
| Блок ізоляції (HE02) | Бак для води 100 л, підігрів 9 кВт | |
| Загальний розмір (мм) | 3900 × 1400 × 3900 (включаючи резервуар для сировини) | 4200 × 1550 × 4650 (включаючи резервуар для сировини) |
| Вага (кг) | 2600 | 3400 |
| Розмір упаковки – основна рама (мм) | 2650×1400×2450 | 4100×1300×2400 |
| Розмір упаковки – випарник (мм) | 2500×800×1000 | 3100×800×1000 |
| Розмір упаковки – резервуар для сировини (мм) | 850×850×1900 | 850×850×1900 |
Вибір правильного масштабу Молекулярна дистиляція протертої плівки
| Етап|Модельний ряд|Ємність корму|Найкраще для||---|---|---|---|
| Лабораторія / R&D|NCF-10A – NCF-50A|15–50л|Розробка рецептури, випробувальні випробування малої партії |
| Пілот|NCF-100 – NCF-200|100–200л|Перевірка процесу перед масштабуванням |
| Промислові|NCF-500|200 л- 300л/год|Безперервне, повномасштабне виробництво |
Не впевнені, яка модель відповідає вашій цільовій пропускній здатності?
Зв'яжіться з нашою командоюз вашим розміром партії та в’язкістю подачі - ми порекомендуємо правильну конфігурацію.
FAQ
З: Для чого використовується молекулярна дистиляція Wiped Film?
В: Очищення та концентрація-теплочутливих матеріалів - найчастіше
CBD/канабіноїдний дистилят, концентрат вітаміну Е та висока-цінність
ефірних олій - шляхом розділення сполук у високому вакуумі на низький
температура.
З: Яка різниця між лабораторною, пілотною та промисловою моделями?
В: Вони використовують ту саму технологію скребкового-випарника, але мають накип у подачі
розмір резервуара, площа випаровування та пропускна здатність - від лабораторних установок 15 л
(NCF-10A) до промислової системи 200/300л-на годину (NCF-500).
З: Чи можна масштабувати-результати лабораторного приладу безпосередньо до промислових
виробництво?
В: Так -, оскільки в усіх моделях використовується одна й та сама основна плівка-формування та вакуум
технологія, параметри процесу, розроблені на лабораторній установці (наприклад, NCF-30A)
передбачувана передача на пілотні та промислові установки.
З: Які матеріали контактують із продуктом?
A: нержавіюча сталь 316L для корпусу випарника з нержавіючої сталлю 304
ізоляція трубопроводів і сендвічів по всьому трубопроводу.
З: Чи є промислова модель вибухозахищеною-?
A: Електрична коробка NCF-500 є стандартною, не-вибухозахищеною-; вибух-
конфігурації proof доступні за запитом для розчинників-
сировина.
